DDM MIMO

You can open this workbook in Google Colab to experiment with mmWrt image0

Below is an intro to mmWrt for simple targets position in (X,Y) plane based on 2D FFT (Range, Azimuth) FFTs with a DDM MIMO.

DDM MIMO ULA

[1]:
# Install a pip package in the current Jupyter kernel
import sys
from os.path import abspath, basename, join, pardir
import datetime

# hack to handle if running from git cloned folder or stand alone (like Google Colab)
cw = basename(abspath(join(".")))
dp = abspath(join(".",pardir))
if cw=="docs" and basename(dp) == "mmWrt":
    # running from cloned folder
    print("running from git folder, using local path (latest) mmWrt code", dp)
    sys.path.insert(0, dp)
else:
    print("running standalone, need to ensure mmWrt is installed")
    !{sys.executable} -m pip install mmWrt

from os.path import abspath, join, pardir
import sys
from numpy.fft import fft, fftshift
from scipy.signal import find_peaks
import matplotlib.pyplot as plt
from numpy import arange, cos, sin, pi, zeros

from mmWrt.Scene import Antenna, Medium, Radar, Receiver, Scatterer, TransmitterDDM
from mmWrt.Raytracing import rt_points
from mmWrt import __version__ as mmWrt_version
print("version:", mmWrt_version)

print("last run on ", datetime.datetime.now())
running from git folder, using local path (latest) mmWrt code c:\git\mmWrt
version: 0.0.11-pre.3
last run on  2026-06-27 12:22:53.599929
[42]:
from scipy.fft import fft, fft2
from numpy import pi, array, abs as np_abs

f0 = 61e9
# Number of ADC samples
NA = 64
# Number of TX channels
NT = 2
# Number of RX channels
NR = 8
# Number of chirps (used for speed)
NC=32

tic0 = 1.2e-3

void = Medium()
c = void.v
lambda0 = c/f0
_fs = 2e5/2
_k = 28e10 # chirp slope
chirp_start_freq0 = f0
chirp_period0 = 1.2e-3
chirp_bw0 = 0.2e9
chirp_end_time0 = chirp_bw0/_k
chirp_slope0 = _k
chirp_count0 = NC

TXs = [Antenna(x=NR*lambda0/2*i) for i in range(NT)]
RXs = [Antenna(x=lambda0/2*i) for i in range(NR)]

radar = Radar(transmitter=TransmitterDDM(chirp_start_freq=chirp_start_freq0,
                                         chirp_end_time=chirp_end_time0,
                                         chirp_slope=chirp_slope0,
                                         antennas=TXs,
                                         chirp_period=chirp_period0,
                                         chirp_count=chirp_count0,
                                         conf={"TX_phaser_slopes":
                                               [0, pi/2]}),
              receiver=Receiver(adc_sample_rate=_fs,
                                adc_sample_count_max=2048,
                                adc_sample_count=NA,
                                antennas=RXs),
              debug=False)
r1, theta1 = 10.1, 0
x1, y1 = r1*cos(theta1), r1*sin(theta1)
r2, theta2 = 15.1, pi/2
x2, y2 = r2*cos(theta2), r2*sin(theta2)
r3, theta3 = 20.1, pi*0.8
x3, y3 = r3*cos(theta3), r3*sin(theta3)

target1 = Scatterer(x1, y1, 0)  # 0 degrees on x-axis <=> -pi/2 vs bore sight
target2 = Scatterer(x2, y2, 0) # pi/2 degrees vs x-ax <=> 0 degree vs bore sight
target3 = Scatterer(x3, y3, 0) # 180 degrees on x-axis <=> pi/2 vs boresight
scatterers = [target1, target2, target3]

bb = rt_points([radar],
               scatterers,
               radar,
               debug=False)

fast_time_axis = 3
slow_time_axis = 1
cube = bb["adc_cube"][0, :, 0, :]
# bb[frame_i, chirp_i, tx_i, rx_i, adc_i]
# virtual_cube_RX0 = bb["adc_cube"][0,:,0,:]
#virtual_cube_RX1 = bb["adc_cube"][0,:,1,:]
Z = fft2(cube)[:, :NA//2]  # , axis=fast_time_axis), axis=slow_time_axis)
Z = fft(fft(bb["adc_cube"],axis=fast_time_axis),axis=slow_time_axis)
#Z0 = abs(fft2(virtual_cube_RX0))
#Z1 = abs(fft2(virtual_cube_RX1))

fig, (ax0) = plt.subplots(ncols=1)
ax0.set_xlabel("Range")
ax0.set_ylabel("Velocity")
ax0.set_title('Velocity-Range 2D FFT')
ax0.imshow(np_abs(Z[0,:,0,:NA//2]))  #, cmap='bone_r')
sub_doppler_ghost1 = plt.Circle((0.45, 0.29), 0.02, fill=False, color="white")
sub_doppler_ghost2 = plt.Circle((0.56, 0.29), 0.02, fill=False, color="white")
sub_doppler_ghost3 = plt.Circle((0.67, 0.29), 0.02, fill=False, color="white")
fig.text(0.3, 0.35, f"Doppler ghost from DDM", color="white", fontsize=12)
fig.add_artist(sub_doppler_ghost1)
fig.add_artist(sub_doppler_ghost2)
fig.add_artist(sub_doppler_ghost3)
plt.show()

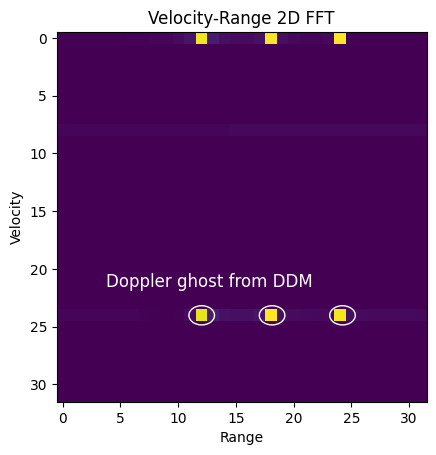

_images/MIMO_DDM_2_0.png
[43]:
from scipy.signal import find_peaks
# generate virtual antennas

# important to declare the zeros as complex otherwise assignement
# forces a type cast to real
# virtual_cube = zeros(( NC//NT, NT * NR, NA//2)).astype(complex)

"""for tx_idx in range(NT):
    for rx_idx in range(NR):
        # virtual antenna index =
        # tx_idx*NT+ rx_idx
        virtual_rx_idx = tx_idx*NR+ rx_idx
        virtual_cube[:,virtual_rx_idx,:] = Z[0, tx_idx*NC//NT:(tx_idx+1)*NC//NT, 0, rx_idx, :NA//2]"""
virtual_cube = Z[0,:,:,:]
#virtual_cube = virtual_cube[0,0, :, :]
#doppler_axis=None as removed
rx_axis = 1
# range_axis=1
A = fftshift(fft(virtual_cube, axis=rx_axis), axes=rx_axis)
# plot AoA at zero Doppler
plt.xlabel("Range (idx)")
plt.ylabel("AoA (idx)")
plt.title('AoA-Range 2D FFT')
plt.imshow(abs(A[0,:,:NA//2]))
plt.show()
_images/MIMO_DDM_3_0.png

Dummy sub doppler

[73]:
from numpy import mean, concatenate, array, pi

radar = Radar(transmitter=TransmitterDDM(chirp_end_time=chirp_end_time0,
                                          chirp_slope=chirp_slope0,
                                          chirp_period=chirp_period0,
                                          chirp_count=chirp_count0,
                                          antennas=TXs,
                                          conf={"TX_phaser_slopes":
                                               [0, -pi/3]}),
              receiver=Receiver(adc_sample_rate=_fs,
                                adc_sample_count_max=2048,
                                adc_sample_count=NA,
                                antennas=RXs),
              debug=False)

r1, theta1 = 10.1, 0
x1, y1 = r1*cos(theta1), r1*sin(theta1)
r2, theta2 = 15.1, pi/2
x2, y2 = r2*cos(theta2), r2*sin(theta2)
r3, theta3 = 20.1, pi*0.8
x3, y3 = r3*cos(theta3), r3*sin(theta3)

v1 = 1.
scatterer1 = Scatterer(x1, y1, 0, xt= lambda t: x1+v1*t)  # 0 degrees on x-axis <=> -pi/2 vs bore sight
scatterer2 = Scatterer(x2, y2, 0) # pi/2 degrees vs x-ax <=> 0 degree vs bore sight
scatterer3 = Scatterer(x3, y3, 0) # 180 degrees on x-axis <=> pi/2 vs boresight
scatterers = [scatterer1, scatterer2, scatterer3]

bb = rt_points([radar],
               scatterers,
               radar,
               debug=False)
fast_time_axis = 3
slow_time_axis = 1
cube = bb["adc_cube"]
# bb[frame_i, chirp_i, tx_i, rx_i, adc_i]
virtual_cube_RX0 = bb["adc_cube"][0,:,0,:]
virtual_cube_RX1 = bb["adc_cube"][0,:,1,:]
Z = fft(fft(cube, axis=fast_time_axis), axis=slow_time_axis)
Z0 = abs(fft2(virtual_cube_RX0))
Z1 = abs(fft2(virtual_cube_RX1))

fig, (ax0) = plt.subplots(ncols=1)
ax0.set_xlabel("Range")
ax0.set_ylabel("Velocity")
ax0.set_title('Velocity-Range 2D FFT')
ax0.imshow(abs(Z[0, :, 0,:NA//2]))
plt.show()

# find peaks
range_pks = find_peaks(abs(Z[0,0,0,:]))
print("range peaks", range_pks)
range_bin_idx = range_pks[0][0]
print("first range bin",range_bin_idx)
doppler_peaks = find_peaks(abs(Z[0,:,0,range_bin_idx]), height=100)
print("doppler peaks", doppler_peaks)
doppler_peaks = doppler_peaks[0]
sub_dop_width = NC//(NT+1)
print("sub doppler width", sub_dop_width)
print("min", min(doppler_peaks))
if min(doppler_peaks) >= sub_dop_width:
    dopplers = [d-(idx+1)*sub_dop_width-1 for idx,d in enumerate(doppler_peaks)]
    # print("dopplers shifted", dopplers)
    print(sub_dop_width+mean(dopplers))

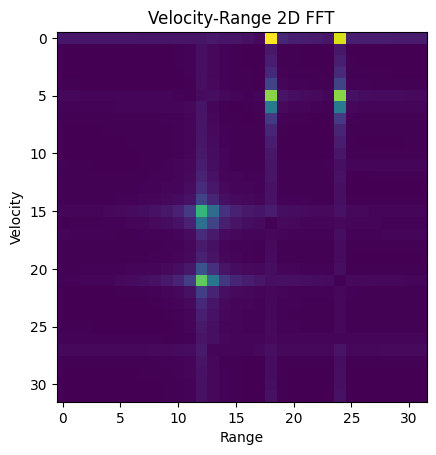

_images/MIMO_DDM_5_0.png
range peaks (array([13, 18, 24, 40, 46, 51]), {})
first range bin 13
doppler peaks (array([15, 21]), {'peak_heights': array([358.50552368, 393.99209595])})
sub doppler width 10
min 15
12.0
[74]:
# non regression hook
# ensure first range bin does not have velocity
# < NF//NT
assert min(doppler_peaks) == 15
